CSCR®
CSCR® (Carbon Selective Catalytic Reduction) ist ein trockenes Abgasreinigungsverfahren.
Rauchgas wird in einem modular aufgebauten Adsorber durch ein oder mehrere Aktivkoks-Betten geleitet.
Die Module sind so konzipiert, dass Rauchgas und Aktivkoks gegenläufig fließen (Gegenstrom-Adsorber).
Dadurch ergeben sich verfahrenstechnische und wirtschaftliche Vorteile.
Dieses Verfahren wurde von Dr. Grochowski entwickelt und patentiert.
Kennzahlen zu CSCR®
Anlagen Weltweit: | >80 |
---|---|
Rauchgasvolumina: | 2,000 Nm³/hr … >2,000,000 Nm³/hr |
Rauchgastemperaturen: | 90°C – 140°C |
Abscheidewerte: | SOX >90% NOX >60% Dioxine/Furane >99% Hg >90% Schwermetalle >80% Staub >80% H2S >80% |
Betriebsmittel: | Aktivkoks (HOK oder FAK), Ammoniak (für de-NOX) |
Besonderheiten: | Aktivkoks-Wanderbettadsorber im Gegenstrombetrieb |
QUALITÄTFÜRNACHHALTIGKEIT
1. Vorbehandlung
Vorreinigungs-Stufen dienen in der Regel zur Reduzierung saurer Bestandteile um Korrosionsproblemen vorzubeugen. Andere Bestandteile der Vorbehandlung können Staub-Abscheider, sowie Temperatur-Regulierung beinhalten.
2. Gebläse
Ein Gebläse (axial oder radial) erzeugt die für den Betrieb notwendige Druckerhöhung um bis zu 6000 Pa.

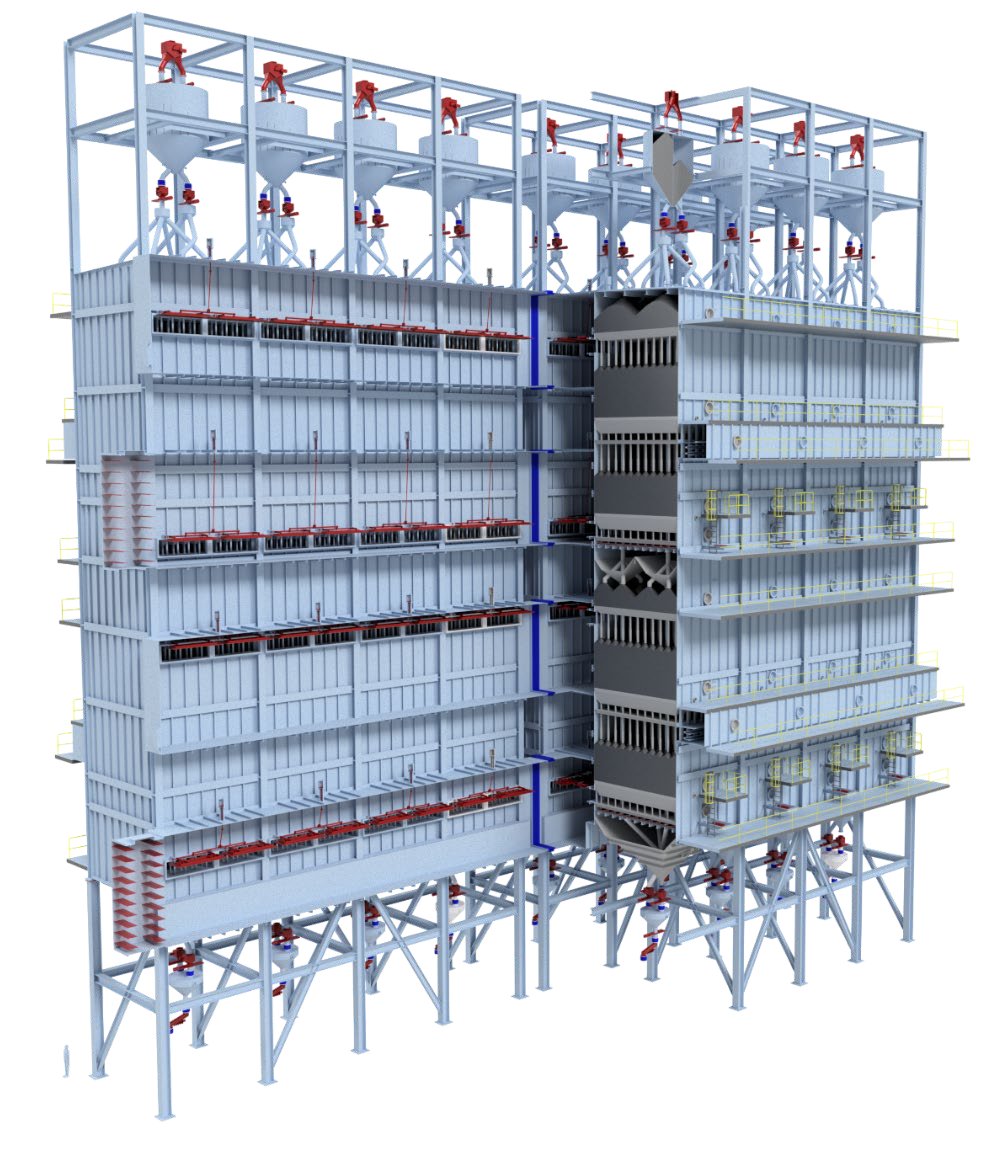

3. Adsorber
Im Adsorber wird das Rauchgas auf bis zu 64 Module aufgeteilt. Hier durchströmt das Rauchgas ein oder mehrere Aktivkoksbetten von unten nach oben. Dabei werden Schadstoffe adsorbiert bzw. chemisch umgesetzt. Beladener Aktivkoks wird ausgetragen, gesammelt und zur Regeneration zum Desorber (Punkt 5) transportiert.
4. Silos
Frischer Aktivkoks wird in Silos gelagert und automatisch dem System zugeführt um Aktivkoks-Verluste auszugleichen.
5. Desorber
Ab einem gewissen Aktivkoks-Durchsatz ist es wirtschaftlich Aktivkoks direkt vor Ort zu regenerieren. Dies geschieht je nach Anlagenkonzept in einem oder mehreren Desorbern. Hier wird Aktivkoks thermisch regeneriert. Das dabei entstehende Reichgas enthält hohe Konzentrationen an SO2.
6. Sieb
Um den Druckverlust im Adsorber in einem optimalen Bereich zu halten, wird der Aktivkoks nach der Regeneration gesiebt. Aktivkoks-Granulat unterhalb einer gewissen Größe wird abgetrennt.
7. SO2-Reichgas
Das bei der Regeneration des Aktivkokses entstehende SO2-Reichgas wird in der Regel in einer separaten Anlage weiterverarbeitet zu Schwefelsäure, Ammonium-Sulfat oder elementarem Schwefel.
8. NH3-System
Für die NOX Abscheidung wird dem Rauchgas gasförmiges Ammoniak beigemischt. Dies wird in der Regel durch Verdampfung von Ammoniak-Wasser erzeugt.
9. Fördersystem
Beladener Aktivkoks wird vom Adsorber zu den Desorbern transportiert. Anschließend wird regenerierter Aktivkoks wieder zum Adsorber zurück transportiert. Um Aktivkoksverluste, sowie Verschleiß durch Aktivkoks möglichst gering zu halten, werden spezielle Transport-Systeme eingesetzt.
1. Vorbehandlung
Vorreinigungs-Stufen dienen in der Regel zur Reduzierung saurer Bestandteile um Korrosionsproblemen vorzubeugen. Andere Bestandteile der Vorbehandlung können Staub-Abscheider, sowie Temperatur-Regulierung beinhalten.
2. Gebläse
Ein Gebläse (axial oder radial) erzeugt die für den Betrieb notwendige Druckerhöhung um bis zu 6000 Pa.
3. Adsorber
Im Adsorber wird das Rauchgas auf bis zu 64 Module aufgeteilt. Hier durchströmt das Rauchgas ein oder mehrere Aktivkoksbetten von unten nach oben. Dabei werden Schadstoffe adsorbiert bzw. chemisch umgesetzt. Beladener Aktivkoks wird ausgetragen, gesammelt und zur Regeneration zum Desorber (Punkt 5) transportiert.
4. Silos
Frischer Aktivkoks wird in Silos gelagert und automatisch dem System zugeführt um Aktivkoks-Verluste auszugleichen.
5. Desorber
Ab einem gewissen Aktivkoks-Durchsatz ist es wirtschaftlich Aktivkoks direkt vor Ort zu regenerieren. Dies geschieht je nach Anlagenkonzept in einem oder mehreren Desorbern. Hier wird Aktivkoks thermisch regeneriert. Das dabei entstehende Reichgas enthält hohe Konzentrationen an SO2.
6. Sieb
Um den Druckverlust im Adsorber in einem optimalen Bereich zu halten, wird der Aktivkoks nach der Regeneration gesiebt. Aktivkoks-Granulat unterhalb einer gewissen Größe wird abgetrennt.
7. SO2-Reichgas
Das bei der Regeneration des Aktivkokses entstehende SO2-Reichgas wird in der Regel in einer separaten Anlage weiterverarbeitet zu Schwefelsäure, Ammonium-Sulfat oder elementarem Schwefel.
8. NH3-System
Für die NOX Abscheidung wird dem Rauchgas gasförmiges Ammoniak beigemischt. Dies wird in der Regel durch Verdampfung von Ammoniak-Wasser erzeugt.
9. Fördersystem
Beladener Aktivkoks wird vom Adsorber zu den Desorbern transportiert. Anschließend wir regenerierter Aktivkoks wieder zum Adsorber zurück transportiert. Um Aktivkoksverluste, sowie Verschleiß durch Aktivkoks möglichst gering zu halten, werden spezielle Transport-Systeme eingesetzt.
Geschäftsmodell
Für die Realisierung internationaler Projekte arbeitet die WKV mit erfahrenen Unternehmen zusammen, die mit den lokalen Aspekten der Projekte vertraut sind. Im Rahmen dieser Kooperationen übernimmt die WKV folgende Aufgaben:
· Lizenzgeber für CSCR® und Knowhow-Transfer zum Lizenznehmer
· Concept Engineering, Basic Engineering und Teil des Detail Engineerings
· Unterstützung des Lizenznehmers bei der Werkstattüberwachung, Montageüberwachung sowie bei der Inbetriebnahme vor Ort.
Durch den umfangreichen Wissenstransfer ermöglicht die WKV ihren Lizenznehmern die WKV-Technologie / CSCR® im Markt zu vertreten.
Wir unterstützen Lizenznehmer in allen Projektphasen, beginnend mit der Vorprojektphase bis hin zum Aftersales-Support.
Seit 1967 arbeitete Dr. Grochowski an den weltweit ersten Anwendungen für industrielle Abgasreinigung mit Aktivkoks. Zunächst entwickelte er zusammen mit der Deutschen Bergbauforschung den Kreuzstrom-Adsorber. 1986 gründete Dr. Grochowski das Ingenieurbüro WKV und entwickelte den Kreuzströmer weiter in den Gegenströmer. Diese patentrechtlich geschützte Technologie ist seitdem unter dem Namen WKV-Technologie / CSCR® (Carbon Selective Catalytic Reduction) bekannt und wird weltweit eingesetzt. Bis 2021 wurden insgesamt mehr als 80 Anlagen weltweit gebaut.
Dabei findet die WKV-Technologie / CSCR® (Carbon Selective Catalytic Reduction) weltweit in einem breiten Spektrum von Industrien ihre Anwendung.
Dazu zählen:
Kraftwerke |
---|
Stahlwerke |
Zementwerke |
Müllverbrennung/Hausmüll |
Müllverbrennung/Industrieabfälle |
Klärschlammverbrennung |
Chemische Industrie |
LCD-Glas Schmelzanlagen |

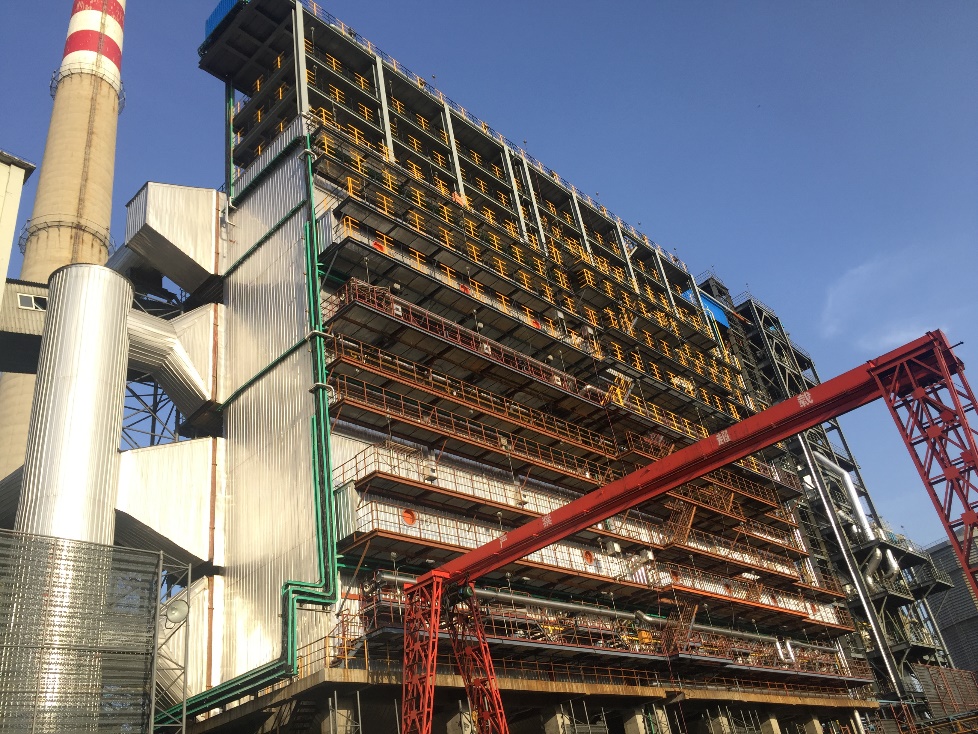

Ausgewählte Referenzen
Waste Incineration Plant EbS Wien, Austria
Plant type:
Lines: 2x Rotary Kiln, 4x Fluidized Bed Incineration for household waste
Flue Gas Volume Flow:
546,000 Nm³/h
AC-Type:
HOK
Main purpose of CSCR®:
Removal of SOX, Dioxins, Hg, Heavy Metals and Dust.
Data
Inlet | Outlet | Regulation | Unit | |
SO2 | 1400 | 0.2 | 50 | mg/Nm³ |
NOX | - | - | 200 | mg/Nm³ |
Dust | 15 | 3 | 10 | mg/Nm³ |
Hg | 0.65 | 0.01 | 0.05 | mg/Nm³ |
HCl | 1800 | 0.1 | 10 | mg/Nm³ |
HF | 40 | - | 1 | mg/Nm³ |
Dioxin | 20 | 0.002 | 0.1 | ngTEQ/Nm³ |
LCD Glass Plant, Samsung Corning, Cheonan, Korea
Plant type:
LCD Glass Production
Flue Gas Volume Flow:
60 plants with each 18,000 – 75,000 Nm³/h
AC-Type:
FAK
Main purpose of CSCR®:
Removal of NOX and inorganic compounds.
Data
Inlet | Outlet | Unit | |
SO2 | 55 | 8 | mg/Nm³ |
NOX | 470 | 150 | mg/Nm³ |
Dust | 5 | 2.5 | mg/Nm³ |
Hg | 1.3 | 0.8 | mg/Nm³ |
Dioxin | 0.14 | 0.1 | ngTEQ/Nm³ |
LCD Glass Plant, Samsung Corning, Cheonan, Korea
Plant type:
LCD Glass Production
Flue Gas Volume Flow:
60 plants with each 18,000 – 75,000 Nm³/h
AC-Type:
FAK
Main purpose of CSCR®:
Removal of NOX and inorganic compounds.
Data
Inlet | Outlet | Unit | |
SO2 | 55 | 8 | mg/Nm³ |
NOX | 470 | 150 | mg/Nm³ |
Dust | 5 | 2.5 | mg/Nm³ |
Hg | 1.3 | 0.8 | mg/Nm³ |
Dioxin | 0.14 | 0.1 | ngTEQ/Nm³ |

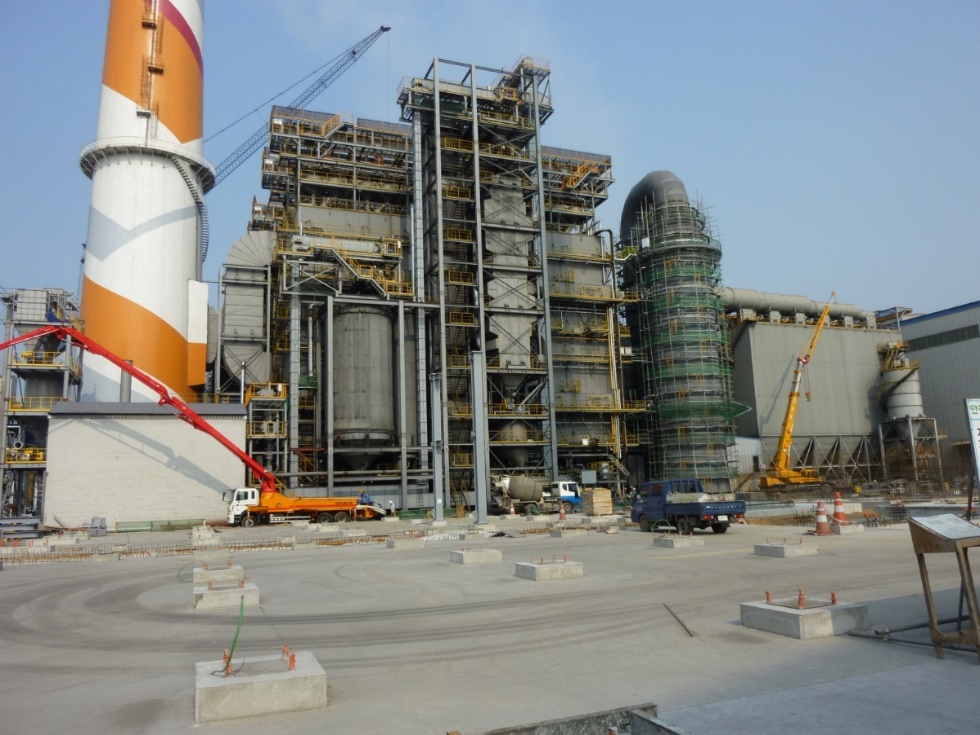

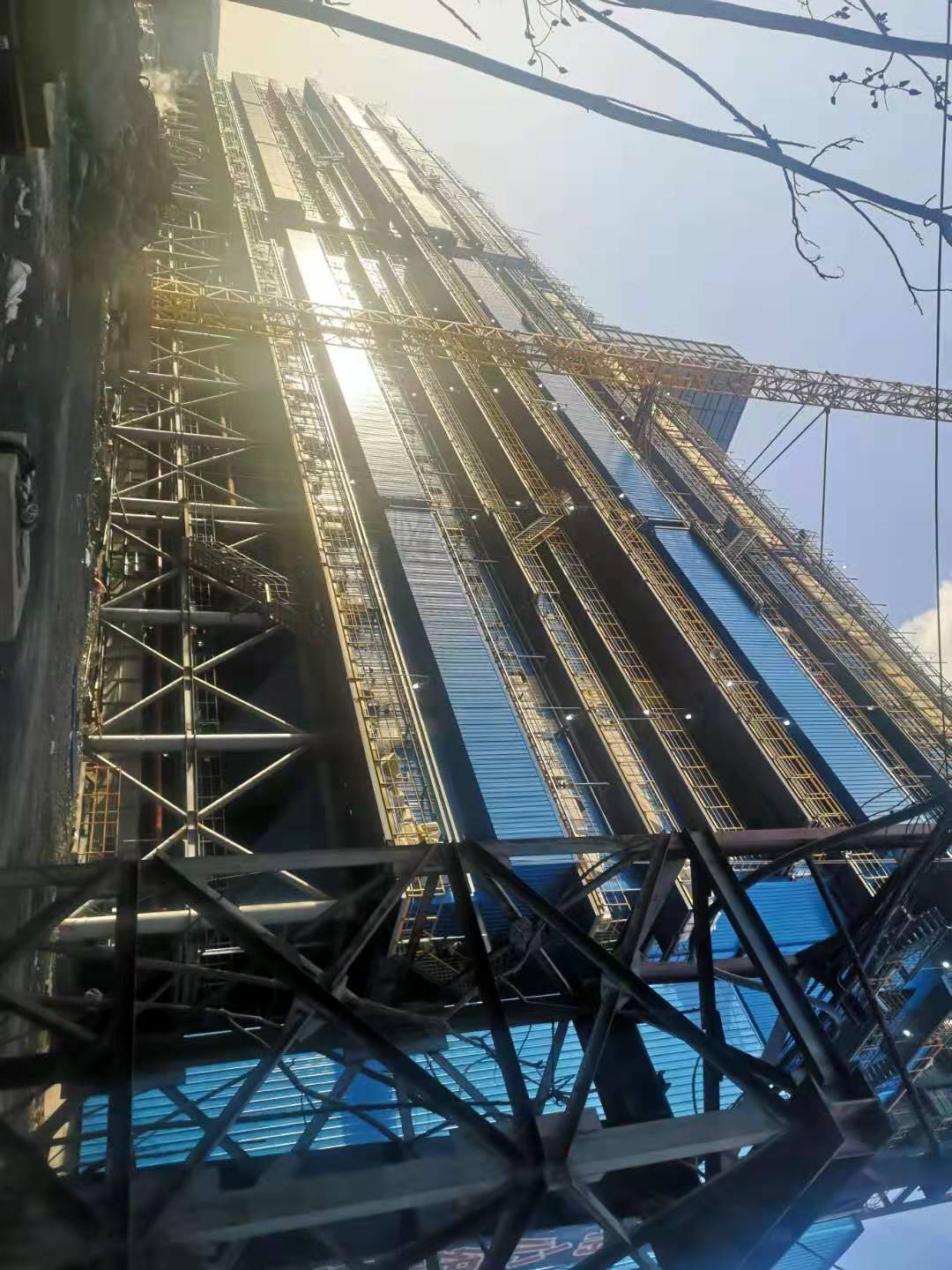

Sinter Belt, Hyundai Steel, Korea
Plant type:
Steel Production with Sinter Belt
Flue Gas Volume Flow:
1,400,000 Nm³/h
AC-Type:
FAK
Main purpose of CSCR®:
Removal of SOX and NOX.
Data
Inlet | Outlet | Regulation | Unit | |
SO2 | 630 | 13 | 115 | mg/Nm³ |
NOX | 450 | <80 | 80 | mg/Nm³ |
Dust | 40 | <10 | 10 | mg/Nm³ |
Hg | 0.3 | 0.05 | 0.1 | mg/Nm³ |
Dioxin | 3 | 0.05 | 0.1 | ngTEQ/Nm³ |
Sinter Belt, Handan Steel Corporation (HBIS Group), Hebei, China
Plant type:
Steel Production with Sinter Belt
Flue Gas Volume Flow:
1,600,000 Nm³/h
AC-Type:
FAK
Main purpose of CSCR®:
Removal of SOX and NOX.
Data
Inlet | Outlet | Regulation | Unit | |
SO2 | 700 | < 10 | 35 | mg/Nm³ |
NOX | 250 | < 50 | 50 | mg/Nm³ |
Dust | 50 | <10 | 10 | mg/Nm³ |
Hg | 0.3 | 0.1 | - | mg/Nm³ |
Dioxin | 3 | 0.1 | 0.5 | ngTEQ/Nm³ |
Sinter Belt, Handan Steel Corporation (HBIS Group), Hebei, China
Plant type:
Steel Production with Sinter Belt
Flue Gas Volume Flow:
1,600,000 Nm³/h
AC-Type:
FAK
Main purpose of CSCR®:
Removal of SOX and NOX.
Data
Inlet | Outlet | Regulation | Unit | |
SO2 | 700 | < 10 | 35 | mg/Nm³ |
NOX | 250 | < 50 | 50 | mg/Nm³ |
Dust | 50 | <10 | 10 | mg/Nm³ |
Hg | 0.3 | 0.1 | - | mg/Nm³ |
Dioxin | 3 | 0.1 | 0.5 | ngTEQ/Nm³ |
